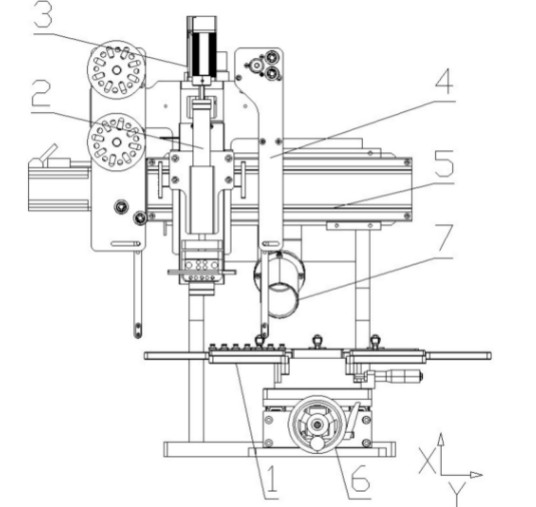

本實用新型涉及一種防粘黏的焊接機構，包括第二驅動機構、放置產品的底座、焊接產品的焊接裝置、驅動所述焊接裝置升降的第一驅動機構和圍繞所述焊接裝置輸送膜帶的送料機構；所述第二驅動機構驅動所述第一驅動機構和所述送料機構水平移動。解決了現有方案中將FPC板和PCB板焊接時，常常會粘黏在焊頭上，此時再將FPC板和PCB板取下會造成損傷，影響FPC板和PCB板的焊接質量的問題。

1.一種防粘黏的焊接機構，其特征在于：包括第二驅動機構、放置產品的底座、焊接產品的焊接裝置、驅動所述焊接裝置升降的第一驅動機構和圍繞所述焊接裝置輸送膜帶的送料機構；所述第二驅動機構驅動所述第一驅動機構和所述送料機構水平移動。

2.如權利要求1所述的防粘黏的焊接機構，其特征在于：所述底座包括放置產品的底板、固定產品的夾鉗、限制產品的定位塊、下壓產品的壓塊和固定所述壓塊的第一鎖緊件；所述夾鉗、所述定位塊和所述壓塊圍繞產品設置在所述底板上；所述第一鎖緊件穿過所述壓塊后螺紋連接所述底板。

3.如權利要求2所述的防粘黏的焊接機構，其特征在于：防粘黏的焊接機構還包括移動所述底座的第三驅動機構；所述第三驅動機構包括底架、旋轉設置在所述底架上的第一絲桿、沿所述底架滑動的架板和旋轉設置在所述底架上的手輪；所述手輪連接所述第一絲桿；所述第一絲桿螺紋連接所述架板。

4.如權利要求3所述的防粘黏的焊接機構，其特征在于：所述架板上設置有限制塊和座體；所述座體上滑動設置座塊；所述座體上設置微分頭；所述微分頭推動所述座塊沿所述座體滑動；所述底板設置在所述座塊上；所述底板開設限制位；所述限制塊置于所述限制位內。

5.如權利要求1所述的防粘黏的焊接機構，其特征在于：所述焊接裝置包括焊接架、并列設置在所述焊接架上的焊接塊、焊接產品的焊接頭和設置在所述焊接塊上的連接帶；所述焊接頭遠離產品一端向外延伸連接所述焊接塊；所述連接帶連接電源。

6.如權利要求1所述的防粘黏的焊接機構，其特征在于：所述第一驅動機構包括第一動力裝置、第一驅動架、旋轉設置在所述第一驅動架上的第二絲桿、沿所述第一驅動架移動的第一驅動塊；所述第一動力裝置驅動所述第二絲桿旋轉；所述第一驅動塊螺紋連接所述第二絲桿。

7.如權利要求1所述的防粘黏的焊接機構，其特征在于：還包括吸附煙塵的吸附機構；所述吸附機構包括吸附支架和設置在所述吸附支架上的吸附筒；所述吸附筒連通吸附源；所述吸附筒入口朝向產品焊接位置。

8.如權利要求1所述的防粘黏的焊接機構，其特征在于：所述送料機構包括相對設置在所述焊接裝置兩側的料板、旋轉設置在所述料板上的轉輪、收放料的料盤和驅動所述料盤旋轉的第二動力裝置；所述料板向下延伸形成板桿；所述板桿上旋轉設置轉軸；膜帶繞設在所述轉輪和所述轉軸上；所述第二動力裝置設置在所述料板上。

9.如權利要求8所述的防粘黏的焊接機構，其特征在于：所述送料機構還包括調整板和固定所述調整板的第二鎖緊件；所述料板上開設調整位；所述調整板一端旋轉連接所述料板；所述第二鎖緊件穿過所述調整板后螺紋連接所述料板；所述調整板另一端沿所述調整位移動；所述轉輪旋轉設置在所述調整板另一端。

10.如權利要求1所述的防粘黏的焊接機構，其特征在于：所述第二驅動機構包括第二驅動架、旋轉設置在所述第二驅動架上的第三絲桿、沿所述第二驅動架移動的第二驅動塊和驅動所述第三絲桿旋轉的第三動力裝置；所述第三動力裝置設置在所述第二驅動架上；所述第三絲桿螺紋連接所述第二驅動塊。
